2.3.1 視頻檢測模塊

    視頻檢測模塊是整個停車場收費管理系統的基礎部分，它是以計算機為中心，數字視頻圖像處理技術為基礎，綜合利用圖像傳感器和計算機視覺等技術的一個功能模塊。

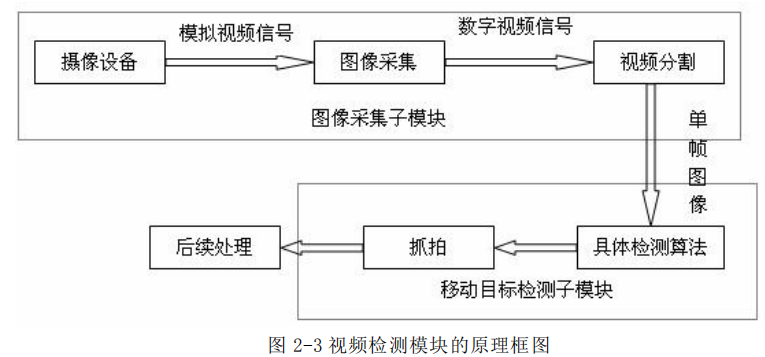

    停車場視頻檢測模塊的基本原理如圖 2-3所示。首先通過固定在出入口的攝像設備，獲取附近的視頻圖像，將其經過圖像采集卡進行數字化轉換，轉換成可用計算機進行處理的數字圖像信號，然后采用具體的移動目標檢測算法檢測視頻圖像中是否有車輛駛近出口，如果檢測到有車輛靠近，則抓拍該車輛圖片，便于后續處理。

    根據模塊的原理分析，它又分為兩個子模塊：

    1.圖像采集子模塊

    它的功能主要是將攝像設備傳送的模擬視頻信號轉換成計算機可以處理的數字視頻信號。它是視頻檢測模塊的基礎，其處理速度將影響到后續的處理工作。

    2.目標檢測和抓拍子模塊

    它的功能主要是在連續的數字圖像序列中檢測出移動目標，并抓拍車輛圖片，以便后續處理。

    2.3.2 車牌定位和識別模塊

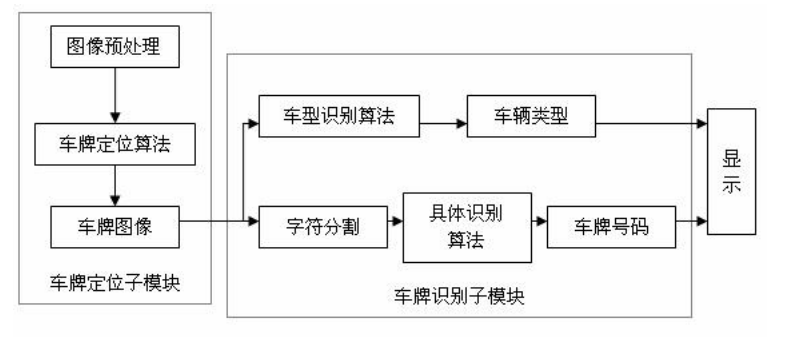

    它是本系統的關鍵部分，其原理框圖如圖 2-4所示。它將視頻檢測模塊抓拍到的圖像進行分析和處理，提取圖像中的車牌區域；然后利用圖像處理算法和模式識別等技術，并依據車牌的特征，獲得車牌顏色等信息，從而識別車型。

    從該模塊的原理框圖可以看出，它可以分為兩個子模塊：車牌定位子模塊和車牌識別子模塊。

    1.車牌定位子模塊

    它首先對圖像進行預處理，減少噪聲的影響；然后利用具體的車牌定位算法，得到車牌區域在圖像中的四個角坐標；最后根據角坐標將原圖剪切，得到只包括車輛牌照的圖像。

    2.車牌識別子模塊

    包括車型的識別以及車牌號碼的識別。

    2.3.3 控制中心模塊

    控制中心模塊是本系統的核心部分，控制著整個系統的運行。它主要分為兩個子模塊：一個是數據庫管理子模塊，另一個是系統管理子模塊。

    1.數據庫管理子模塊

    它的主要功能是存儲實時車輛進出信息、會員用戶信息、各種類型車輛的收費標準、各個會員等級的優惠政策等等，此外還負責添加、刪除、修改和查詢數據信息等操作。為了增強可移植性，本系統自動完成對數據源的ODBC 配置。根據分析，需要創建 5 個表格：

    (1)實時進出信息表：儲存進出車輛的相關信息，如進出車輛的卡號、圖片、車型、出入時間、停車費用及車輛出場情況(即正常手動放行、正常自動放行或非正常未繳費出場等)；

    (2)操作人員管理表：記錄管理人員的登錄名、密碼和權限等級；

    (3)用戶信息表：記錄長期持卡用戶的基本信息，如車主姓名、IC 卡號會員等級、有效期、車型等；

    (4)會員優惠信息表：記錄不同的會員等級對應的不同優惠折扣；

    (5)收費標準表：記錄各種類型車輛每個小時的停車收費標準。

     2.系統管理子模塊

    (1)管理員登錄

    為了加強管理，每個管理員都有一個密碼，同時還有相對應的管理權限。在管理員登錄的時候，系統將自動查詢該人員的操作權限，然后進入相應的操作界面，本系統默認的操作權限有兩級。

    (2)讀取用戶數據

    用戶的數據信息包括 IC 卡號、進出場時間、車型、停車費用及出場事件等實時數據信息，并在系統的主界面中顯示。

    (3)參數設置

    設置諸如停車收費標準、會員優惠折扣等參數，另外還有攝像設備的相關參數設置。

    (4)管理數據

    包括添加和刪除操作人員；對會員用戶的信息進行操作，如添加、刪除、修改和查詢等；還有查詢和刪除實時進出車輛信息；統計不同時期的停車收費總額，等等。
